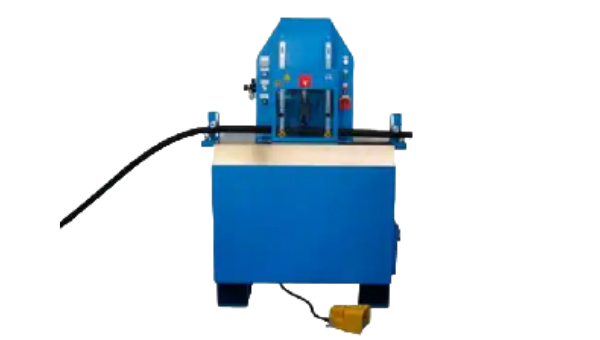

CT03 液压切管机

首页 > 产品 > 液压设备 > 液压切管机 > CT03 液压切管机

切割机的组成：

切割机主要是由气缸﹑油水分离器﹑调速旋钮﹑气动压下装置脚踏开关﹑

电气总分开关，内置式圆刀﹑ABB 电机，以色列皮带传动，圆刀轴，

一对 NSK 轴承座和碎屑收集盒组成。

技术参数：

1．额定切割最大直径：1 1/2”即 DN38mm 四层钢丝缠绕管

2．电动机功率：4KW

3．原装进口德国圆刀：350 x 3 x 50mm 或 400 x 4 x 30mm

国产优质材质圆刀：350 x 3 x 50mm 或 400 x 4 x 30mm

国产一般材质圆刀：400 x 2.8 x 32mm

4．锯片的转速：2900rpm

5．工作电压：380V/50Hz

6．最小气压：6bar

7．下压速度：可调

8．外形尺寸：940 x 570 x 1420 mm

筛选依据：

订货号	螺纹 E	螺纹 F	螺纹 G	胶管公称内径DN	胶管（标号）	法兰型号	通径（DN）	标号	内径（inch）	内径（mm）	增强层（mm）	外径（mm）	最高工作压力（bar）	最高工作压力（psi）	爆破压力bar	最小弯曲半径（mm）	重量(kg/m)	管子外径 D	A	B	C	D	H	L	S	S1	S2	E	W	系列	钢管外径D1	T1	DN	CF(DN)	71(DN)	D3	CF(L1)	71(L1)	L2	L3	L4	S1	CF(S2)	71(S2)	S3	重量（克/件）	CF（bar）	71(bar)	规格	尺寸	管子外径	外径（mm）	O型圈	螺栓	d	D1	T1	L1	L2	L3	L4	L5	L6	L7	L8	s1	s2	s3	s4	重量（g/件）	重量(Lbs.)	D3	DNP	USA	BG	ISO	mm	最大工作压力MPa	额定流量I/min	最大流量I/min	最小爆破压力(公头MPa)	最小爆破压力(母头MPa)	最小爆破压力(接头 MPa)	溢流量cc	软管	软管合金	编织层	编织合金	工作压力psi	工作压力bar	压力psi	压力bar	爆破压力psi	爆破压力bar	编码	重量KG	螺纹	D*L mm	D(mm)	d(mm)	H(mm)	D1	D2	I1	I1,I2	I1,I2,I3	D3	D1,D2,D3	D1,D2	D1,D3	D1,D2,D3,D4	L1	L	L2	L3	L1,L2	L1,L3	L1,L2,L3	S1	S2	S3	S4	S1,S2	S2,S3	S2,S4	S2,S3,S4	密封垫圈	I	I2	B1	D0	D1xt	密封钢垫	I3	SAE标号	钢丝直径	长度	壁厚	螺纹E,F,G	螺纹E,G	I1,I3	E,F,G,H	D1,D2,D3,D4	螺纹E公制	螺纹E英管	h	O型圈E端	O型圈F端	管子直径	最大压力	管子外径D1	d1	压力等级MPa	DXt	b	d2	M	N	S3,S4	F	K	G	DaxS	胶垫E端	胶垫F端	密封圈F端	LA	DB	管小径(mm)	管大径mm	孔径(mm)	D*d(mm)	D4	D5	厚度*宽	In.	英制管套	mm	公制管套	O型圈G端	M1	M2	组合垫圈	螺纹 G1	T

1：气缸和气动压下装置：气缸带动的气动压下装置压下胶管，使箱内的圆刀能够顺利切割胶管，使胶管切割后端面平整不歪斜。

2：调速旋钮：调节气缸压下装置的速度快慢，使在切割软管总成时，根据软管的通径大小，适当的选择气缸下压的速度。

3：脚踏开关：脚踏开关是控制气缸活塞杆的上下往复运动。

4：油水分离器：控制系统的压力，使用中最小气压为 6bar。
