1:标准模具。使用特殊模具,扣压范围可扩大。选择6#、8#模具可扣压测压软管。
2:以模具运行距离为10mm 作为参考的周期。
3:380V
4:220V/380V
5:最大行程为模具总行程。将此值添加到所使用的模具组的最小扣压直径,结果是在模具就位的情况下,机器的最大开口。

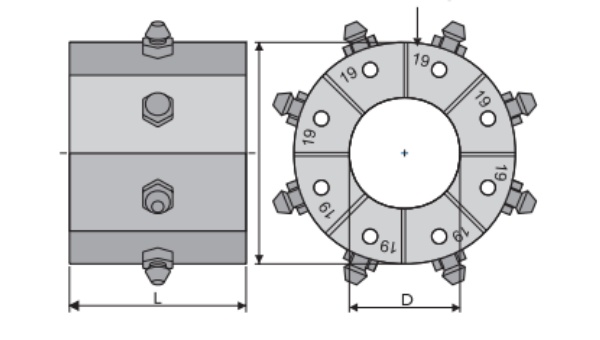

| 模具编码 | D(mm) | L(mm) | 扣压范围(mm) |
| 18013/14 | 14 | 55 | 14.0-16.0 |
| 18013/16 | 16 | 55 | 16.0-19.0 |
| 18013/19 | 19 | 55 | 19.0-23.0 |
| 18013/23 | 23 | 55 | 23.0-27.0 |
| 18013/27 | 27 | 70 | 27.0-31.0 |
| 18013/31 | 31 | 70 | 31.0-36.0 |
| 18013/36 | 36 | 75 | 36.0-41.0 |
| 18013/41 | 41 | 75 | 41.0-47.0 |
| 18013/47 | 47 | 85 | 47.0-54.0 |
